VCTA-A410 自动光学检测设备（离线型）

中小成长型企业特制产品高效多能高性价比

产品详细说明

设备介绍

产品特点

▼ 灵活/多用途的AOI

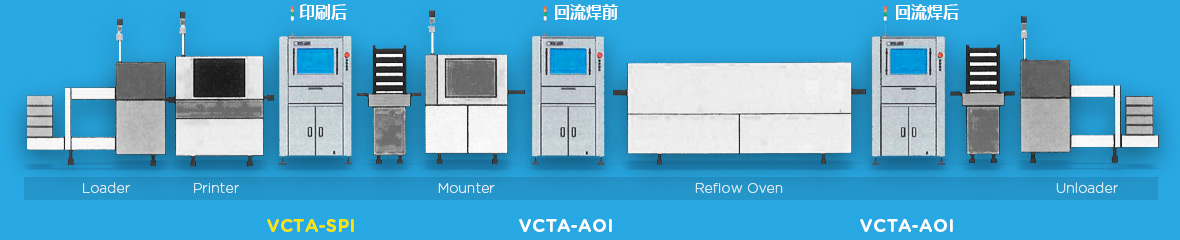

多不同型号适用于生产在线的多个质量控制位置，包括锡膏印刷后2D的锡膏质量检查，回流焊接前的元器

件测定，回流焊接后PCBA的工艺品质检查，以及手插件波峰焊接后的检查

▼ 多种算法和技术综合应用

● 结构新颖，安全保障充足

● 快捷的程序设计及调试集成，操作更加方便快捷

● PCB板面自动识别及板面180°反向自动识别系统

● 多程序、多板测试及正反面自动切换测试程序，使测试更加高效快捷

● 智能相机条形码识别系统（可识别一维码和二维码）

● 专业的SPC分析系统，时刻监控和分析产品质量状况

● 多线别监控系统，所有产品生产状况一目了然

● 远程程序设计与调试控制功能并用，软体操控性能更强

▼ 简洁明了的测试结果报告

测试结果报告综合了SPC的部分内容，根据实际测试情况显示不良的比率及分布，并实时刷新产品的测试量、

不良率、误判率等相关信息，使操作人员对产线及产品不良状况一目了然。

▼ 专业的SPC统计分析系统

专业的SPC分析报告，对整个生产制程进行宏观调控，促进对产线不良的改善，降低不良发生率，提高生产效率。

规格尺寸

类别	项目		规格参数
视觉识别系统	判别方法		结合权值成像数据差异分析技术、彩色图像对比、颜色提取分析技术、相似性、二值化， OCR/OCV等多种算法综合应用
	摄像机		彩色摄像机分辨率：20um（选配：15um）
	光源		RGB环形LED结构LED频闪光源

	图像处理速度	0201元件	<10ms
	图像处理速度	每画面处理时间	<170ms
	检测内容	锡膏印刷	有无、偏斜、少锡多锡、断路、污染
		零件缺陷	缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损
		焊点缺陷	锡多、锡少、连锡

	防静电措施		防静电插座，配防静电环
机械系统	PCB尺寸		25×25mm~480×330mm(可定制非标规格)
	PCB厚度		0.5mm~2.5mm
	PCB翘曲度		±2mm
	零件高度		TOP<28mm，BOT＜75mm
	最小零件		0201 chip （15um）
	X、Y平台	驱动设备	交流伺服电机系统
		定位精确度	<10μm
移动速度		移动速度	700毫米/秒
软件系统	操作系统		Microsoft Windows 7
	识别控制系统	特点	应用权值图像差异建模技术和独特的颜色提取分析技术，学习Ok样品，自动建立标准图像、识别数据及误差阀值
	识别控制系统	操作	图形化编程，自带元件库，根据元件形状选择标准自动生成检测框,精确自动定位，微米位微调，制程快捷
	Mark	点数	可选择0~2个常用的Mark点或多个Mark点使用
	Mark	识别速度	0.5s/pcs
控制系统	电脑主机		工业控制计算机，Intel双核CPU，4G DDR内存，1TB硬盘
控制系统	显示		22英寸液晶宽屏显示器
其他参数	机械外形尺寸（长宽高）		87×104×130cm
	重量		~310kg
	电源		交流220伏特+/-10%，频率50/60Hz，额定功率600W。
