Product Center
极限改进“单一贴装头解决方案”，具有卓绝生产率和通用性的万能型贴片机 ※ 融合Σ系列产品的技术，实现卓绝的生产率 ※ 采用“单一贴装头解决方案”，广泛对应各种生产 ※ 标准配备可维持高品质贴装的各项功能 ※ 通过运用丰富的功能群，实现高效生产
功能/特点

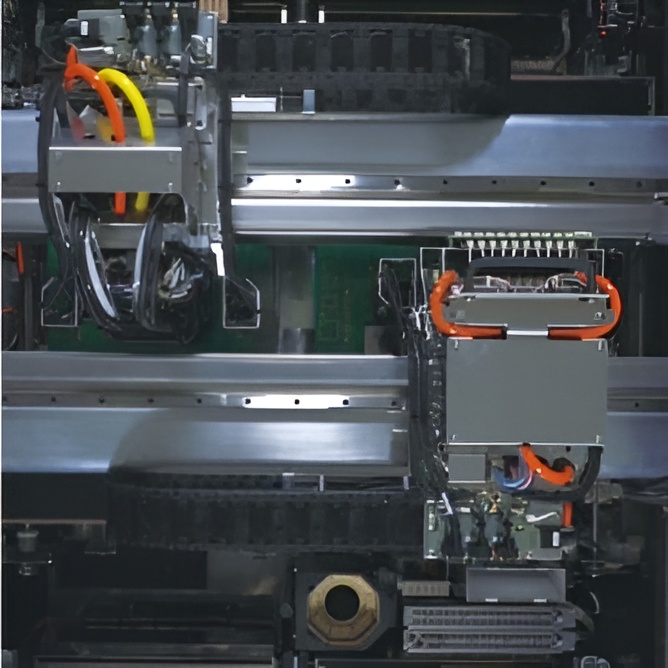

● 在2横梁、2贴装头级别中实现最 ● 跨区作业
最适合于这样的生产现场
设备特长
配备有可提高小型芯片元件贴装性能的转塔式贴装头。继承了“单一贴装头解决方案”的特长，无需更换贴装头，
在保持高速性的状态下可支持范围广泛的元件贴装，从0201mm的超小型芯片元件到12×12mm、
高度6.5mm的中型、异形元件，均可对应。
双传送台（传送2张基板）W=510
▲ 高速通用直列式HM贴装头
这是一种万能型贴装头，不仅具备高速性，而且还兼备通用性，从0201的超小型元件到55×100mm、高度15mm的
大型元件均可对应。另外，通过与RM贴装头进行组合使用，还可高速贴装所有尺寸的元件。
是一种元件对应能力超宽范围型贴装头，从03015mm的超小型元件到55×100mm、高度30mm的超大型元件均可对应。另外还支持载荷控制。
▲ 可对应的元件
元件识别相机可灵活切换为生产线摄影模式或区域摄影模式。而且还配备侧视相机，可提高小型元件的贴装品质。另外，还可以选配共面度检测装置。
通过自我诊断、自我修复功能，可使吸嘴及送料器持续保持清洁的状态，继续维持高品质的生产。
↓ 标准配备可维持高品质贴装的各项功能
规格参数
型 | YRM20 | ||
超高速旋转RM头 | 高速通用直列式HM头 | 奇形异形组件直列式FM（柔性多）头 | |
喷嘴（每 1 个音响主机） | 18 | 10 | 5 |
适用组件 | 0201毫米至宽12 x 长12毫米， 高度6.5毫米以下 | 0201毫米至宽55 x 长100毫米， 高度15毫米以下 | 03015mm 至 W55 x L100mm， 高度 30mm 以下 |
安装能力（高生产率模式） | 115，000CPH （在最佳条件下） | 98，000CPH （在最佳条件下） | 35，000CPH （在最佳条件下） |
安装精度（高精度模式） | ±0.025毫米 Cpk≧1.0 （在最佳条件下） | ±0.035mm Cpk≧1.0 （在最佳条件下） | |
组件类型数量 | 进纸器托架更换：最多 128 种 = 32 个馈线 x 4 个（用于 8mm 磁带进纸器的转换） 固定板：最多 128 种（用于 8mm 送磁带机的转换） 托盘：60 种（配备 eATS30 x 2 时最多） | ||
印刷电路板尺寸 | 双级规格 1-PCB 输送： L50 x W50mm 至 L810 x W510mm 2-PCB 输送 ： L50 x W50mm 至 L810 x W510mm | ||
电源 | 三相交流 200/208/220/240/380/400/416V +/-10% 50/60Hz | ||
供气源 | 0.45MPa以上，处于清洁、干燥状态 | ||
外部尺寸 （不包括投影） | 长1，374 x 宽1，948 x 高1，445毫米 | ||
重量 | 约2，250公斤（仅主机） | ||
规格和外观如有更改，恕不另行通知。
外形尺寸
